I circuiti di potenza discreti utilizzano trasformatori con nucleo toroidale
Per gli alimentatori vengono utilizzati trasformatori con nucleo toroidale. Inoltre, gli alimentatori per il display OLED, il lettore CD e il circuito del microcomputer, e il circuito audio sono separati, con induttori secondari e raddrizzatori dedicati per ciascuno. Nell’ottica di preservare la qualità audio, vengono utilizzati circuiti di alimentazione discreti indipendenti per il lettore CD, il microcomputer e il circuito audio.

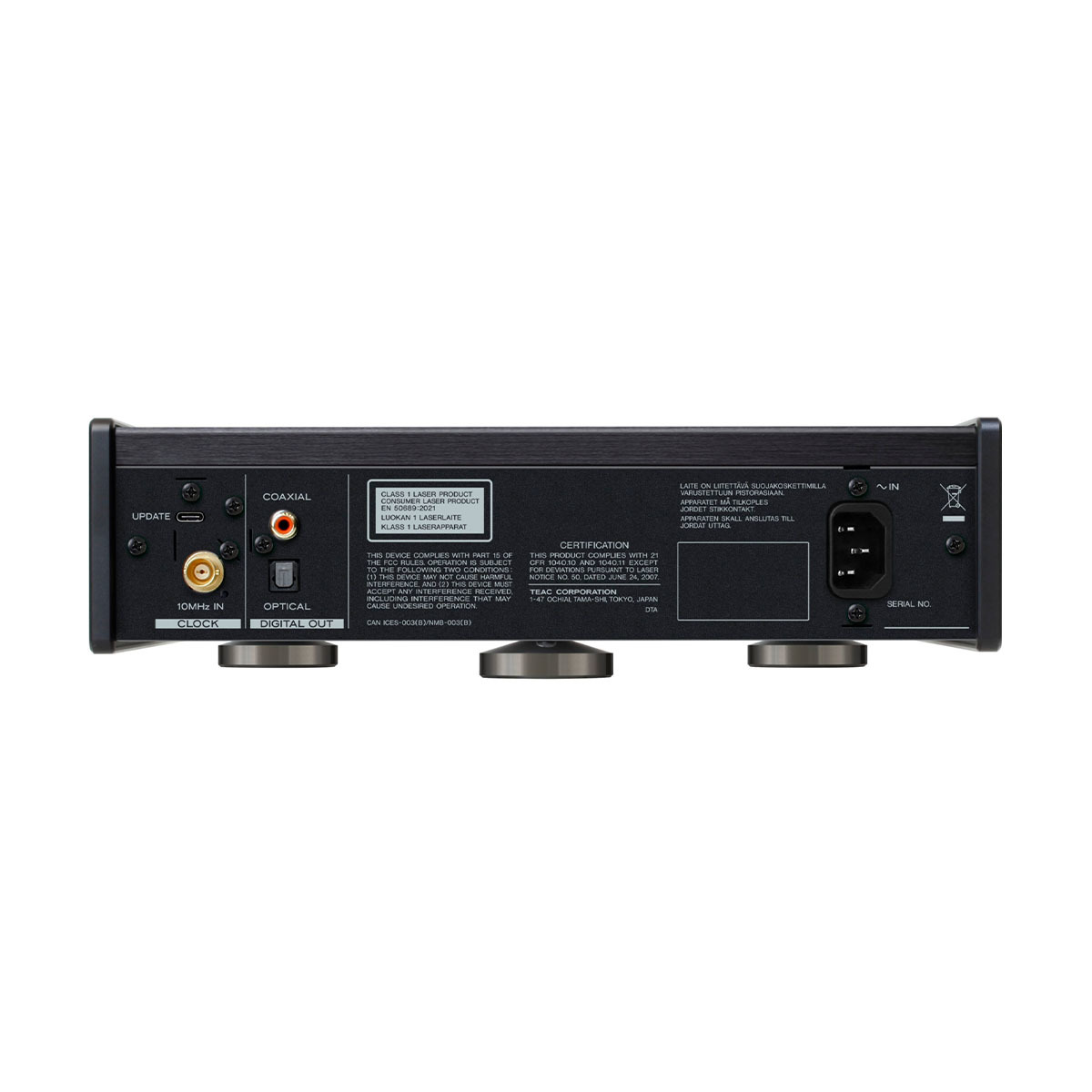

Orologio interno basato su oscillatore a cristallo con basso rumore di fase utilizzato

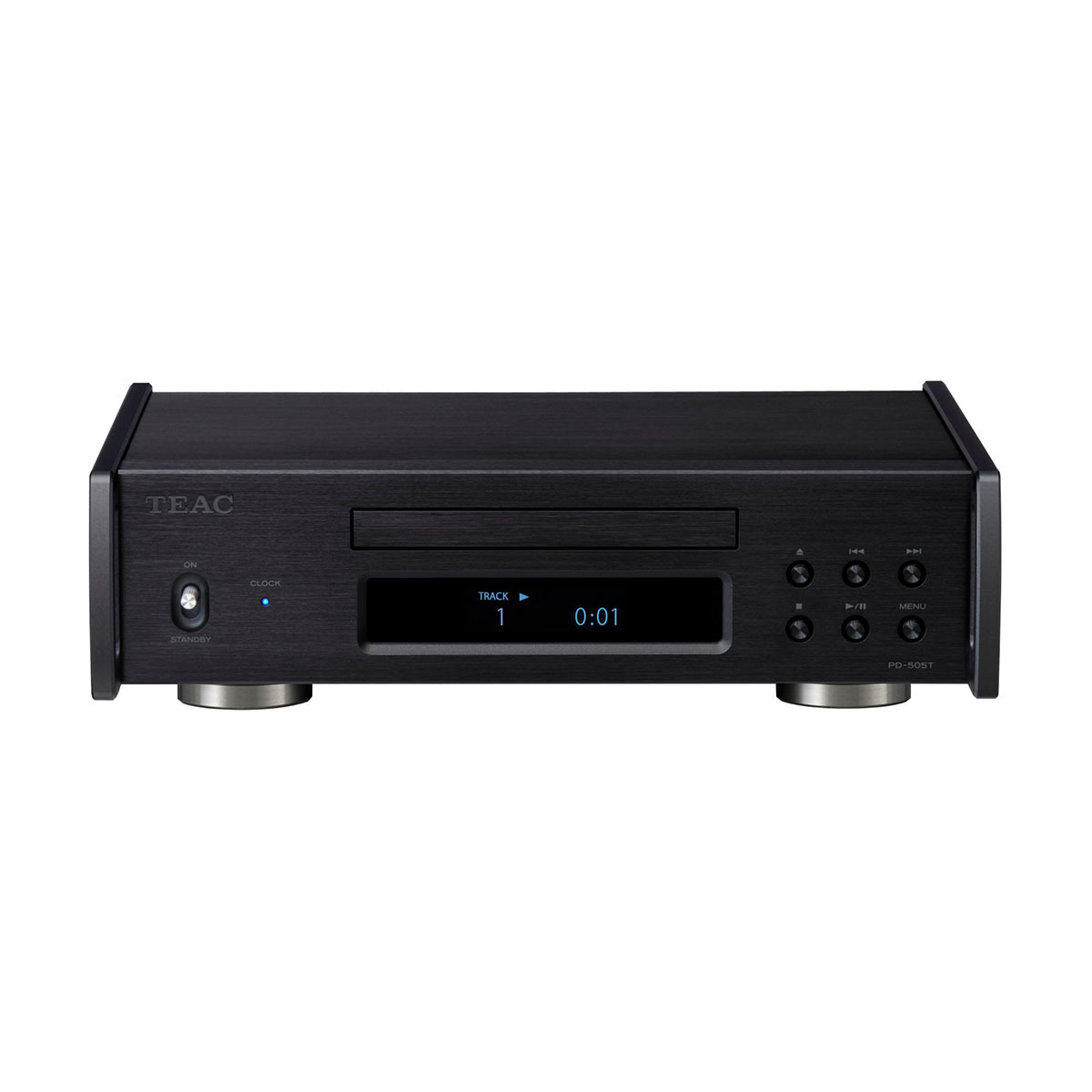

Con le connessioni digitali, la precisione del clock dei dispositivi a monte può influire sulla qualità dell’intero sistema. Per il clock interno del PD-505T viene utilizzato un oscillatore a cristallo a basso rumore di fase, che presenta caratteristiche di rumore di fase eccezionali. Leggendo i segnali CD basandosi su un clock standard ad alta precisione, il suono originale memorizzato sul CD può essere riprodotto digitalmente in modo accurato.

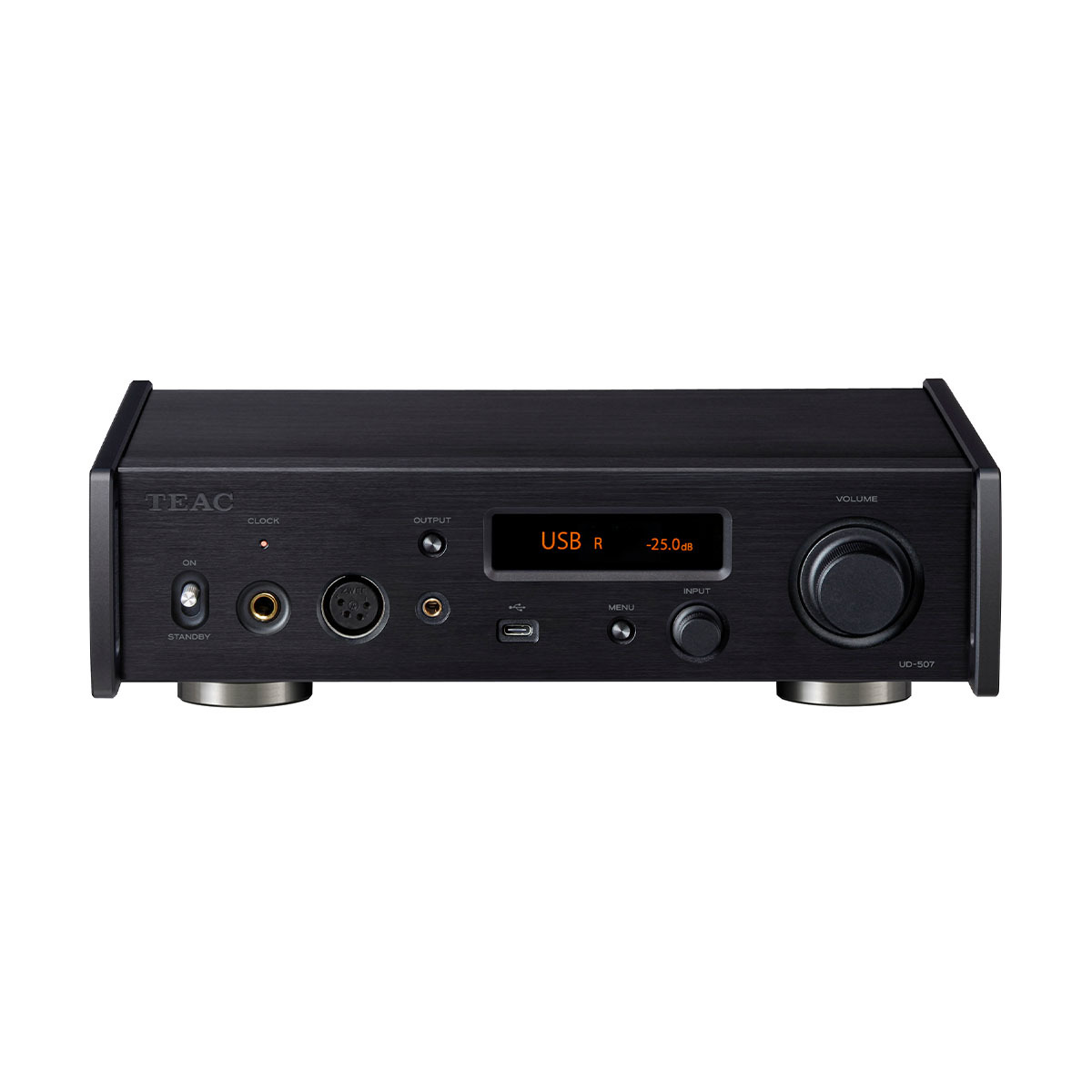

UD-507 DAC USB/Preamplificatore/Amplificatore per cuffie
Tutti i segnali digitali in ingresso all’UD-507 vengono elaborati a 64bit/512Fs dal modulatore delta-sigma nel FPGA, che incorpora un algoritmo proprietario, e convertiti in segnali analogici da 16 elementi per canale (un elemento è una coppia di circuiti logici e un filtro passa-basso con resistenze ad alta precisione). Il segnale DSD viene elaborato direttamente, mentre il segnale PCM viene convertito in un segnale a 1 bit da un modulatore delta-sigma prima di essere emesso come segnale analogico di alta qualità. È possibile la riproduzione DSD a 22,5 MHz e PCM a 384 kHz/32 bit. È possibile selezionare due metodi operativi in base alle proprie preferenze: il metodo delta-sigma multilevel (multi-bit) o il metodo delta-sigma a 1 bit.
Per la riproduzione audio USB, l’UD-507 supporta il metodo di trasferimento asincrono USB, che controlla il trasferimento dei dati PCM e DSD sincronizzandosi con l’oscillatore a cristallo ad alta precisione interno dell’UD-507, anziché sincronizzarsi con il CLOCK instabile e rumoroso del PC. E’ dotato di due tipi di CLOCK dedicati, serie 44,1 kHz e 48 kHz, ognuno dei quali applica un oscillatore a cristallo ad alta precisione di grado audio con basso rumore di fase ai segnali di ingresso a multipli interi, minimizzando notevolmente l’effetto del jitter sulla qualità del suono e riproducendo fedelmente il suono originale. L’UD-507 supporta anche un ingresso di CLOCK esterno a 10 MHz che può essere sincronizzato con un segnale di CLOCK master esterno.
costruzione dual-mono
La sezione del convertitore D/A è indipendente dai canali sinistro e destro, e viene utilizzato un circuito duale monaurale pregiato in tutto lo stadio di uscita analogica. La configurazione duale monofonica, con due circuiti mono per ogni canale, impedisce l’interferenza tra i segnali L/R e riproduce la musica con un palcoscenico sonoro spazioso e tridimensionale.
Trasferimento del segnale completamente bilanciato
La trasmissione completamente bilanciata dei segnali di uscita analogici L/R dallo stadio di conversione D/A allo stadio di uscita finale migliora notevolmente il rapporto segnale/rumore e amplia la gamma dinamica, consentendo una riproduzione pura delle informazioni spaziali contenute nelle sorgenti sonore ad alta risoluzione.
Due grandi trasformatori a nucleo toroidale / Circuito di alimentazione senza feedback
L’UD-507 è dotato di un trasformatore toroidale per le schede di elaborazione analogica (inclusa la sezione analogica del DAC) e digitale. Separando le sezioni di alimentazione analogica e digitale, si evita l’interferenza reciproca e si migliora la purezza del segnale analogico. Inoltre, viene utilizzato un circuito senza feedback per il circuito di alimentazione analogica per fornire una maggiore capacità di riproduzione musicale.
Preamplificatore con controllo del volume analogico – 4 ingressi digitali e 2 ingressi linea (RCA/XLR)

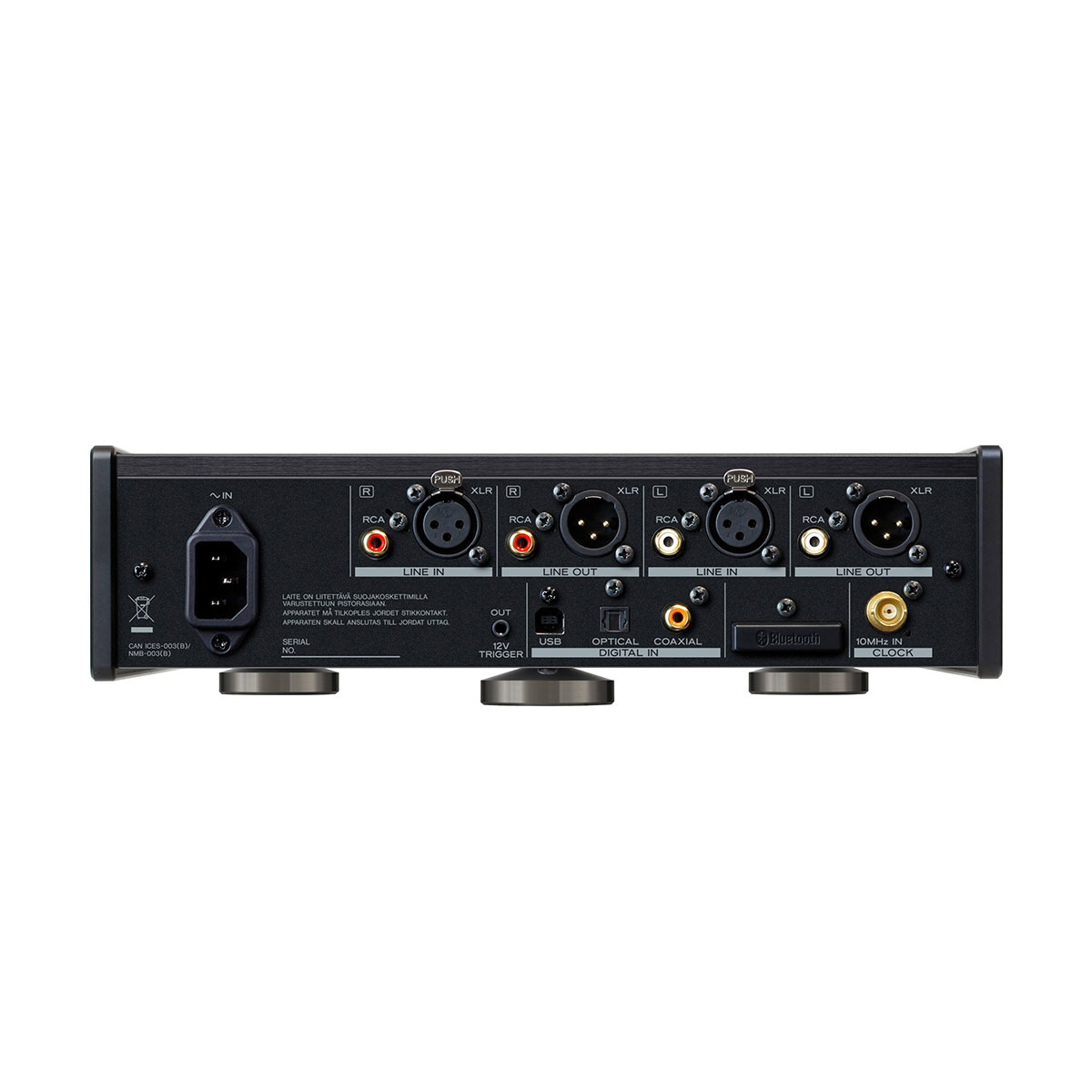

L’UD-507 dispone di due ingressi digitali ciascuno per coassiale e ottico digitale, nonché ingressi analogici RCA e XLR, consentendone l’uso non solo come DAC USB, ma anche come preamplificatore analogico di alta qualità.
Il TEAC-QVCS (Quad Volume Control System), che utilizza un controller di guadagno variabile con quattro circuiti indipendenti per sinistro, destro, positivo e negativo (L+, L–, R+, R–), è posto sul percorso del segnale audio per minimizzare il percorso del segnale e prevenire il degrado del segnale audio dovuto al routing delle linee di segnale.
Circuiti buffer di uscita migliorati TEAC-HCLD2
Questi circuiti aumentano le capacità di trasferimento di corrente che sono importanti nei circuiti di uscita analogici. Ogni canale ha una struttura di circuito duale positiva e negativa con amplificatori buffer a diamante a trasferimento di corrente elevato utilizzati come driver di linea. Il drive è differenziale per l’uscita bilanciata e parallelo per l’uscita sbilanciata. Aumentando la capacità di gestione della corrente, è possibile trasmettere la dinamica dei segnali audio senza perdita.
Amplificatore per cuffie con connettore XLR a 4 pin e Pentaconn con bilanciamento/terra attiva commutabile
L’UD-507 è dotato di un amplificatore per cuffie dedicato che utilizza quattro circuiti buffer a diamante, un circuito positivo e uno negativo per ogni canale, per consentire la connessione di cuffie bilanciate. L’amplificatore può sfruttare il potenziale di vari tipi di cuffie, comprese le cuffie ad alta impedenza di 600 ohm. Il metodo di terra attiva utilizza il principio della configurazione di circuito bilanciato per pilotare elettricamente il lato freddo a 0V tramite un circuito amplificatore. Poiché il potenziale di terra è sempre fissato a 0V con l’effetto di sopprimere gli effetti del ronzio dall’alimentazione, e il livello di rumore più basso rende il sistema più silenzioso, consentendo all’ascoltatore di percepire più da vicino il respiro dell’artista e le trame sonore.
Funzione di up-sampling
La funzione di up-sampling utilizza la tecnologia RDOT-NEO (Refined Digital Output Technology NEO) per aumentare dolcemente i segnali audio digitali PCM e convertire le loro frequenze di campionamento per 2, 4 o 8 volte (massimo 384 kHz). RDOT, che applica un metodo di interpolazione analogica utilizzando la logica di fluidità, è una tecnologia sviluppata per consentire la riproduzione e la lettura di frequenze superiori a 20 kHz che vengono perse dai segnali digitali a 44,1 kHz/48 kHz. Sulla base delle informazioni lette, vengono generate dati analoghi tra i campioni di forma d’onda, che risultano anche in dati superiori a 20 kHz.
Ricevitore Bluetooth che supporta LDAC, Aptx™ e connessione multipunto
L’UD-507 supporta i codec LDAC™ e LHDC, che sono in grado di trasmettere dati audio ad alta risoluzione (96 kHz/24 bit), nonché il Qualcomm® aptX™ HD, che è in grado di trasmettere a 48 kHz/24 bit. L’UD-507 supporta anche codec versatili come AAC, Qualcomm® aptX™ e SBC, consentendo un ascolto wireless di alta qualità da smartphone e DAP (lettori audio digitali). Supporta anche la connettività multipunto, consentendo a due dispositivi di essere collegati in modalità wireless allo stesso tempo e di passare senza soluzione di continuità tra loro per l’ascolto.
Tecnologia di trasferimento USB Bulk Pet che consente una trasmissione dati stabile
Durante la trasmissione di grandi quantità di dati digitali tramite cavo USB da sorgenti audio ad alta risoluzione, si verificano grandi incongruenze nei carichi di elaborazione del computer di invio e del DAC USB di ricezione, e possono verificarsi interruzioni audio e altri problemi. Tuttavia, utilizzando la tecnologia di trasferimento USB Bulk Pet, la stessa quantità di dati viene trasmessa a una velocità costante, livellando i carichi di elaborazione di entrambe le parti e realizzando una trasmissione dati stabile. Poiché i cambiamenti nelle condizioni di carico del computer possono anche influire sulla qualità audio, è possibile scegliere tra quattro modalità di trasmissione preimpostate per selezionare la qualità audio preferita.
Il trasformatore, che è soggetto a vibrazioni, è sospeso dalla piastra di base in una struttura flottante.
La struttura è progettata per minimizzare il numero di viti utilizzate per fissare la scheda per prevenire che le vibrazioni vengano trasmesse alla scheda. È stato adottato un nuovo meccanismo, i piedi Stressless Feet v2 originali di TEAC, che presenta uno spazio tra la piastra inferiore e il piede, per controllare accuratamente le vibrazioni che influiscono sulla qualità del suono. È stata adottata una nuova piastra superiore spessa 2,8 mm per migliorare ulteriormente il controllo delle vibrazioni.
